郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 金屬部件不接液
● 無填料密封需求
● 不堵塞，保護儀表
● 螺栓穿過設計-正對齊，連接牢固
40w和48w系列壓力傳感器可隔絕和保護儀表。全通徑設計消除了堵塞，確保在最困難的條件下進行準確的壓力測量。彈性體套管感知單元內周?chē)?60°的壓力，克服傳統隔膜密封的堵塞和污垢等問題。
橡膠套管和傳感流體的組合使操作溫度范圍在-20°F～400°F。標準形式額定工作壓力為300psi，并能承受45opsi脈沖壓力。所有與工藝介質接觸的部位全部覆蓋彈性橡膠，因此在某些應用中消除額外金屬需求。根據所操作介質類型，可以指定橡膠類型，以提供化學和耐磨特性的最佳組合。彈性套管延伸到法蘭的整個密封面，不需要額外的法蘭密封墊圈。

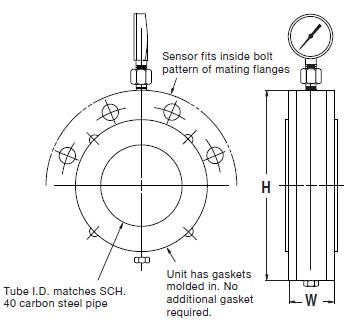

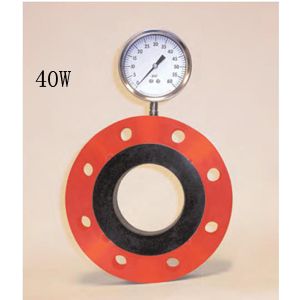

40W系列
口徑 | H | W |
1" | 4-1/2" | 17/8" |
11/2" | 5" | 7/8" |
2" | 6" | 7/8" |
21/2" | 7" | 7/8" |
3" | 71/2" | 7/8" |
4" | 9" | 21/8" |
6" | 11" | 21/4" |
8" | 131/2" | 21/2" |
10" | 16" | 23/4" |
12" | 19" | 3" |
*最大口徑至36"。

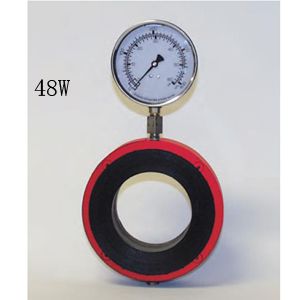

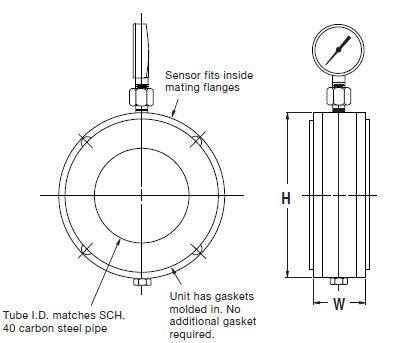

48W系列
口徑 | H | W |
1" | 1-1/2" | 17/8" |
11/2" | 31/4" | 7/8" |
2" | 4" | 7/8" |
21/2" | 43/4" | 7/8" |
3" | 51/4" | 7/8" |
4" | 63/4" | 21/8" |
6" | 85/8" | 21/4" |
8" | 107/8" | 21/4" |
10" | 131/4" | 213/16" |
12" | 16" | 3" |
*最大口徑至36"。
結構材料
● ANSI CLASS125/150連接標準
● 本體：碳鋼、不銹鋼
● 襯套：天然橡膠，氯丁橡膠，氯丁基橡膠，丁腈橡膠，海帕倫，VITON氟橡膠，三元乙丙橡膠，食品級橡膠，特氟龍涂層的丁腈橡膠，特氟龍涂層的VITON氟橡膠。
